Thermal Grizzly WireView GPU 3x8Pin PCIe Reverse

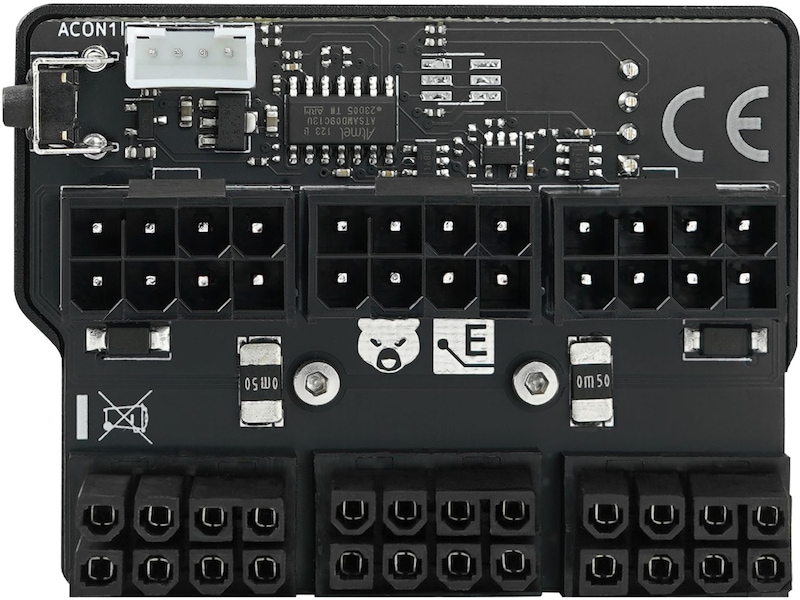

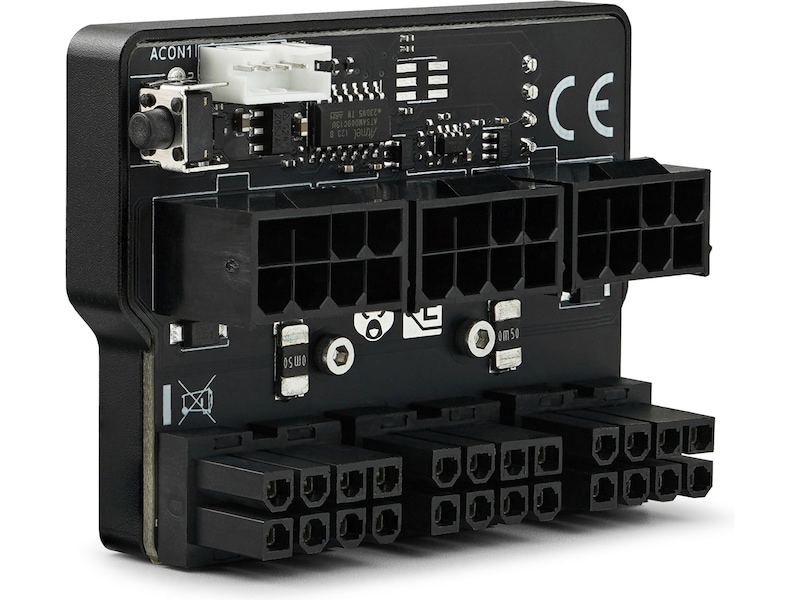

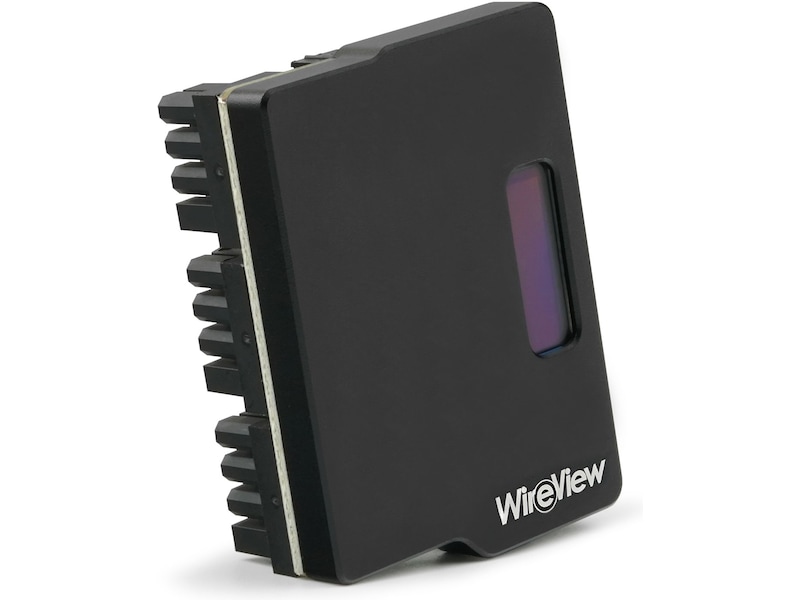

WireView GPU er en enhed til måling af strømforbruget af grafikkort, der blev udviklet i samarbejde med Jon "elmor" Sandström. Den tilsluttes PCIe-strømstikene på grafikkortet og forbindes til strømforsyningen via PCIe-strømledningerne. Strømforbrugsdata vises via et OLED-display.
Samtidig varetager WireView GPU en kabelstyringsfunktion, da dens "U"-form muliggør optimeret rute for kablerne. PCIe-strømledningerne tilsluttes WireView GPU på en sådan måde, at de kan lægges pænt over bagsiden af grafikkortet. Dette undgår kabelbuler ved rute af strømledningerne og forenkler kabelstyringen.
- Måling af strømforbrug
- Logning af strømforbrug
- Optimeret kabling
- Nem montering
- Høj kompatibilitet
WireView GPU muliggør måling af strømforbruget af grafikkort og registrerer disse data for at afgøre strømforbruget. Disse data kan blandt andet bruges til at bestemme omkostningerne ved strømforbrug på et grafikkort eller til at sammenligne strømforbruget med andre grafikkort. En speciel målecyklus på 60 sekunder muliggør hurtig og praktisk visning af strømforbruget, hvilket er meget praktisk til anmeldelser, for eksempel.
Samtidig kan måling af strømforbruget bruges til at bestemme strømforbruget af grafikkort over en vis tidsperiode eller med visse applikationer. Derudover kan belastningsspidser i strømforbruget („spidser“), der kan opstå i driften af aktuelle high-end grafikkort, bestemmes.

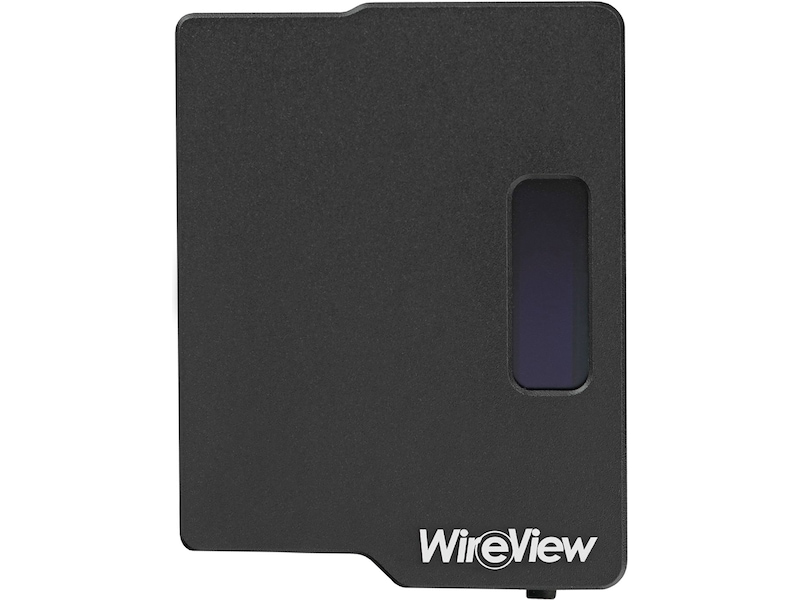

WireView GPU viser de målte værdier på displayet. Du kan skifte mellem de viste værdier med et tryk på en knap. Følgende værdier kan vises:
- Visning af den aktuelle strømforbrug i watt [W]
- Aktuel strømforbrug i watt [W], nuværende spænding i volt [V], nuværende strøm i ampere [A]
- Minimum og maksimum strømforbrug i watt [W]
- Gennemsnitligt strømforbrug over 60 sekunder [AVG W] og samlet strømforbrug [E]
WireView GPU fås i "N" og "R" versioner uanset antallet af 8-pin PCIe stik (eller 12VHPWR stik). "N" står for den normale orientering af PCIe-stikkene på PCIe ekspansionskortet, mens "R" står for den roterede (omvendte) orientering. I den normale orientering (N) peger låseklipsen på stikket væk fra printpladen på ekspansionskortet. I den roterede orientering (R) peger stikkets låseklips mod printpladen.
WireView GPU fås også i to "høj effekt" varianter til 12VHPWR-stikket. Den første variant har hver den 12VHPWR indgang og udgang, mens den anden variant tilsluttes grafikkortet via 12VHPWR og til strømforsyningen via tre 8-pin PCIe stik.
Når du bruger 12VHPWR-adapteren, skal du sørge for, at hvert af de tre 8-pin PCIe stik er tilsluttet strømforsyningen med et separat 8-pin PCIe kabel. Brug af en splitter (Y-kabel) frarådes kraftigt! Konfigurationen af 12VHPWR svarer til 600W-versionen.
Opmærksomhed, vigtig bemærkning: Risiko for skade!
Afhængigt af det anvendte grafikkort, men især i tilfælde af GeForce RTX 4090, kan der flyde op til 450 watt gennem forbindelserne på WireView. Den spildvarme, der genereres af dette, kan opvarme printpladen ved forbindelsen til WireView op til 60 grader Celsius med et luftkylet grafikkort. I tilfælde af et vandkølet grafikkort uden luftstrøm kan PCB'en i WireView varme op til 100 grader Celsius! WireView-kabinettet bør ikke berøres under kontinuerlig drift under fuld belastning. Efter at have slukket systemet, bør WireView have lov til at køle af, før det håndteres. Du kan finde mere information i Hardware Unboxed videoen.
